1 概述

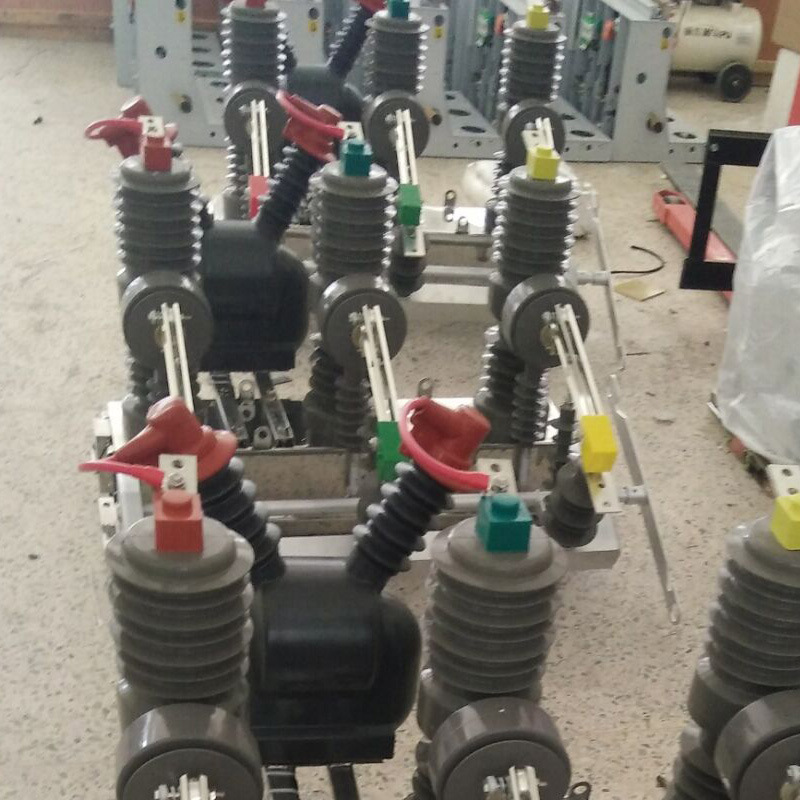

ZW32-12F型户外柱上真空bob手机版下载（以下简称bob手机版下载）为额定电压12kV，三相交流50HZ的户外配电设备。主要用于开断，关合电力系统的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。
2 引用标准
GB1984《交流bob网appbob手机版下载》
GB11022《bob网app开关设备通用技术条件》
GB311.1-6《bob网app输变电设备的绝缘配合：bob网app试验技术》
DL/T593《bob网app开关设备的共用订货技术条件》
GB763《交流bob网app电器在长期工作的发热》
GB3309《bob网app开关设备在常温下的机械试验》
GB763《交流bob网app电器在长期工作中的发热》
GB2706《交流bob网app电器动、热稳定试验方法》
DL/T402-1999《交流bob网app真空bob手机版下载订货技术条件》
3 使用环境条件
A、海拔高度不超过3000mm；
B、周围空气温度：-40℃~+40℃;日温差：日温变化25℃；
C、风速不大于35m/s；
D、无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）和剧烈震动的场所。
4 主要技术参数
序号
名 称
单位
数 据
1
额定电压
kV
12
2
额定电流
A
630
3
额定频率
Hz
50
4
额定绝缘水平
工频耐压(1min)
kV
42
冲击雷电耐压(峰值)
75
5
额定短路开断电流
kA
12.5
16
20
6
额定短路关合电流（峰值）
31.5
40
50
7
额定峰值耐受电流
31.5
40
50
8
额定短时耐受电流
12.5
16
20
9
额定短路持续时间
s
4
10
额定短路开断电流开断次数
次
30
11
额定操作顺序
分-0.3s-合分-180s-合分
12
机械寿命
次
10000
13
额定操作电压及辅助回路额定电压
V
AC220V、DC220V、DC24V
14
SF6气体额定压力（表压）
Mpa
0
