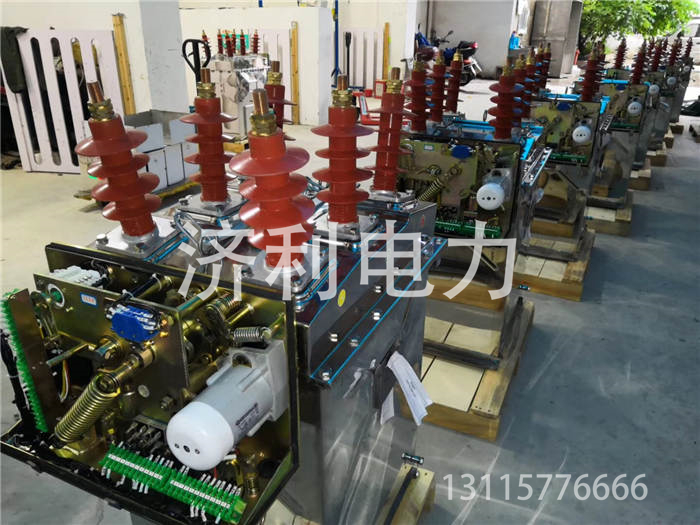

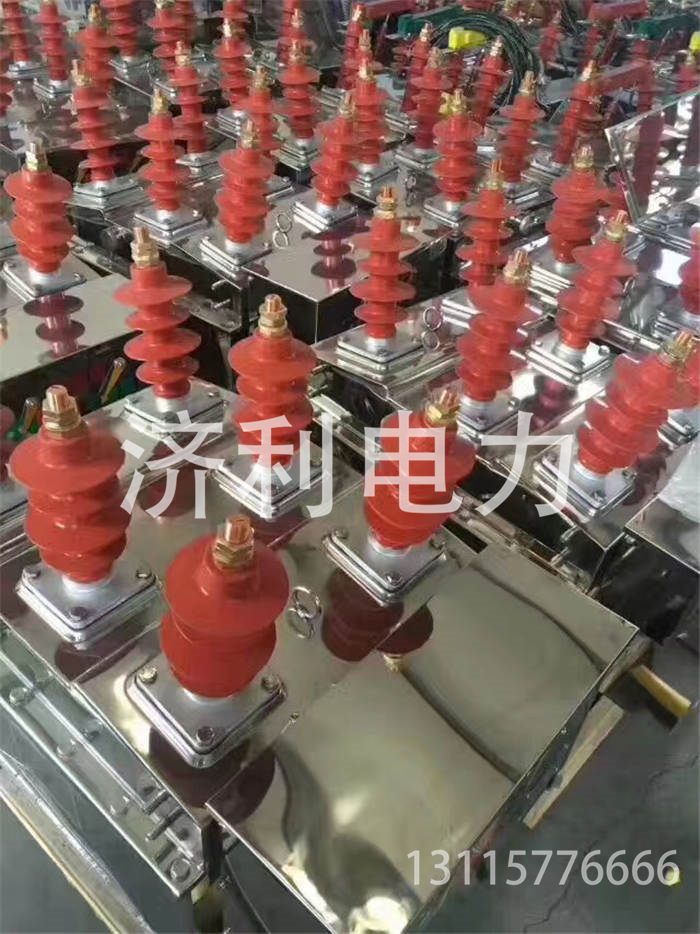

ZW8-12C 柱上智能重合器/可带预

详细介绍


1 概述

ZW8-12C型户外柱上真空bob手机版下载(以下简称bob手机版下载)为额定电压12kV,三相交流50HZ的户外配电设备。主要用于开断,关合电力系统的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于农村电网及频繁操作的场所。本产品与控制器配套,能满足配电自动化系统要求,并能可靠而有效地完成传统的重合器及预付费控制功能。

2 引用标准

GB1984《交流bob网appbob手机版下载》

GB11022《bob网app开关设备通用技术条件》

GB311.1-6《bob网app输变电设备的绝缘配合:bob网app试验技术》

DL/T593《bob网app开关设备的共用订货技术条件》

GB763《交流bob网app电器在长期工作的发热》

GB3309《bob网app开关设备在常温下的机械试验》

GB763《交流bob网app电器在长期工作中的发热》

GB2706《交流bob网app电器动、热稳定试验方法》

DL/T402-1999《交流bob网app真空bob手机版下载订货技术条件》

3 使用环境条件

A、海拔高度不超过3000mm;

B、周围空气温度:-40℃~+40℃;日温差:日温变化25℃;

C、风速不大于35m/s;

D、无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈震动的场所。

4 主要技术参数

序号

名       称

单位

数   据

1

额定电压

kV

12

2

额定电流

A

630

3

额定频率

Hz

50

4

额定绝缘水平

工频耐压(1min)

kV

42

冲击雷电耐压(峰值)

75

5

额定短路开断电流

kA

12.5

16

20

6

额定短路关合电流(峰值)

31.5

40

50

7

额定峰值耐受电流

31.5

40

50

8

额定短时耐受电流

12.5

16

20

9

额定短路持续时间

s

4

10

额定短路开断电流开断次数

30

11

额定操作顺序


分-0.3s-合分-180s-合分

12

机械寿命

10000

13

额定操作电压及辅助回路额定电压

V

AC220V、DC220V、DC24V

14

SF6气体额定压力(表压)

Mpa

0
